IGBT模块绝缘与局部放电测试系统

基于测量设备和控制软件MSPS20 ，可以对IGBT模块进行15kV AC绝缘与局部放电测试，基于手动或者计算机控制。

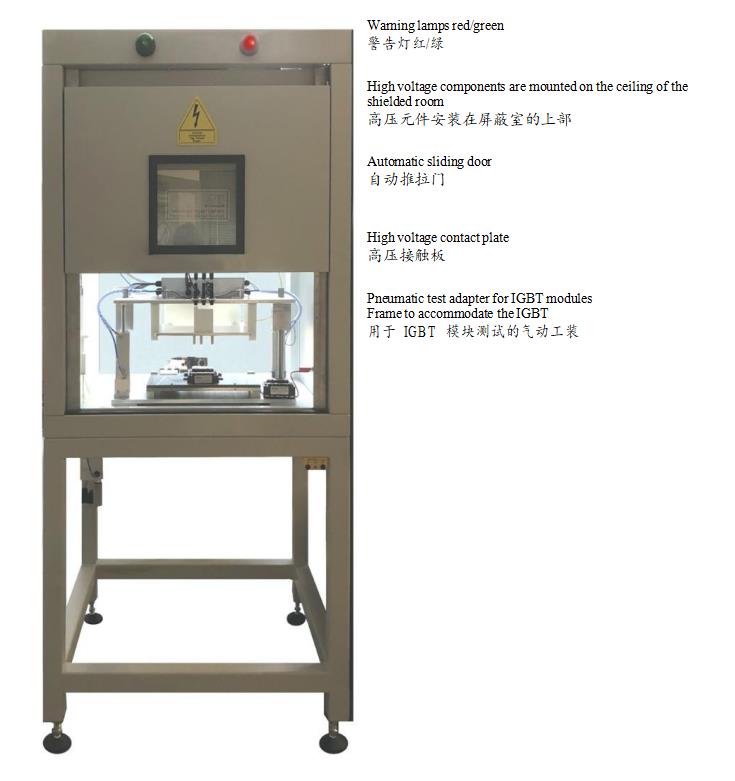

带测试夹具的高压屏蔽柜

Screened high voltage test cabinet

屏蔽高压试验柜

                                                                                   The dimension of the screened high voltage test cabinet depends on the customer requirements.

                               高压屏蔽试验柜的尺寸取决于客户的要求，决定于用户最终测试的IGBT类型。

All our IGBT customers prefer the 15kV test set instead of the HV test with >10 kV.

所有的 IGBT 客户都更倾向于使用15kV测试装置，而不是>10kV的高压测试。

The screened high volage cabinet with sliding door, warning lamps, safety door contact and high voltage components which are mounted on the ceiling consists of:

带推拉门、警示灯、安全门触点和安装在上部的高压组件的高压屏蔽柜包括：

· Mains filter

电源滤波器

· Cast resin insulated test transformer, TEG 15/0,6

浇注树脂绝缘的试验变压器，TEG 15/0,6

· Coupling capacitor KKU 15/2 with high voltage measuring divider

高压测量分压器耦合电容器 KKU 15/2

· Automatic grounding switch ES

自动接地开关ES

· High voltage calibrator TPK-H - for automatically calibration of each test object (10pC)

高压校准器 TPK-H - 用于自动校准每个测试对象 (10 pC)

· Current measurement through test object

测试对象的电流测量

· Extension/Preparation for a pneumatic test adapter

气动测试夹具的扩展/准备
